茂祥生产的玻纤增强聚丙烯是当下轻量化制造领域应用最广的热塑性复合材料之一，它既保留了聚丙烯的低成本、易加工优势，又通过玻纤改性实现了强度、耐热性的跨越式提升。不同玻纤含量，是其在汽车、家电、工业等领域的典型应用，为相关行业的材料选型与工艺优化提供实用参考。
一、力学性能变化规律
玻纤在材料中起到承力骨架的作用，整体力学性能随玻纤含量提升呈现差异化变化：
拉伸/弯曲强度：在玻纤质量分数从0提升至40%的区间内，强度持续上升，纯PP拉伸强度仅约33MPa，40%玻纤含量时可提升至近90MPa，弯曲强度增幅更是超过300%；当含量超过40%后，玻纤易出现团聚，强度反而会逐步下降。
冲击性能：冲击强度在玻纤质量分数36%左右达到峰值，相比纯PP提升1倍以上；但断裂伸长率会随玻纤含量增加大幅下降，从纯PP的50%以上降至2%左右，材料韧性明显降低。
二、热与尺寸稳定性变化
热性能：玻纤含量越高，材料热变形温度提升越明显，纯PP热变形温度仅约60℃，30%玻纤含量时可提升至130℃以上，大幅拓宽材料的高温使用场景。
尺寸稳定性：随玻纤含量增加，材料的线性膨胀系数、成型收缩率持续降低，流道方向和垂直流道方向的收缩率差缩小，能有效解决纯PP制品易翘曲变形的问题，适配精密部件生产。
三、特殊性能变化
阻燃性能：在固定阻燃剂添加量的前提下，玻纤含量低于30%时，随玻纤占比提升，材料燃烧时的熔滴现象会明显改善，更容易通过垂直燃烧测试，火灾安全性提升。
加工工艺特性：玻纤含量超过30%后，材料熔体流动速率下降，注塑加工时的流动性变差，对设备螺杆的磨损也会明显加剧，需要针对性调整注塑参数。
四、常用选型参考

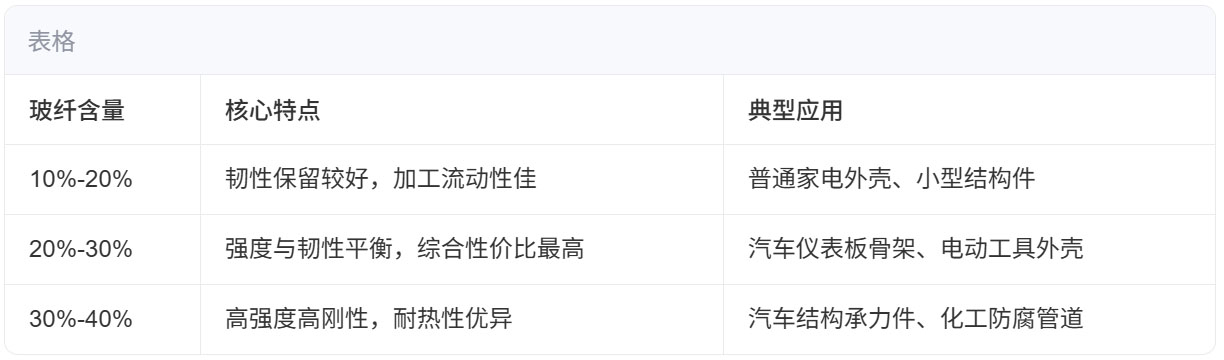

不同玻纤含量的典型适用场景如下：
